產(chǎn)品概要

預(yù)應(yīng)力高強(qiáng)混凝土( Prestressed High- Strength Concrete,即PHO)管樁,是現(xiàn)代高層建筑、大跨度橋梁、高速公路和港碼頭等工程均需要優(yōu)質(zhì)的樁基礎(chǔ)。其強(qiáng)度超過80兆帕,當(dāng)前生產(chǎn)預(yù)應(yīng)力高強(qiáng)混凝土管樁均是采用蒸養(yǎng)+壓蒸二次水熱養(yǎng)護(hù)工藝即管樁成型靜置后首先升溫至85-90度進(jìn)行8-10小時(shí)的常壓蒸汽養(yǎng)護(hù),而后第二步壓蒸養(yǎng)護(hù)過程是在180℃蒸汽中和10個(gè)大氣壓下進(jìn)行6個(gè)小時(shí)的養(yǎng)護(hù),叫做“壓蒸”,這個(gè)過程耗用大量能量而且會(huì)給樁基產(chǎn)品帶來脆性和后期強(qiáng)度衰減等不良影響前特種磨細(xì)摻合料在水泥混凝土應(yīng)用技術(shù)領(lǐng)域中已成為國內(nèi)外材料與工程界的硏究熱點(diǎn),現(xiàn)代化的管樁廠家為了解決壓蒸所帶來的問題開始使用免壓蒸技術(shù)。即在PHC管樁生產(chǎn)過程中去掉壓蒸汽養(yǎng)護(hù)環(huán)節(jié),降低了生產(chǎn)裝備要求和生產(chǎn)能耗,并降低產(chǎn)品的脆性和抑制產(chǎn)品后期指標(biāo)衰減等問題。我公司硏發(fā)岀適應(yīng)免壓蒸phc管樁的礦物摻合料,這種材料在內(nèi)摻25%---30%的情況下只需要將靜置后的管樁產(chǎn)品逐步升溫至80度常壓蒸汽養(yǎng)護(hù)8--9個(gè)小時(shí),可使管樁產(chǎn)品的強(qiáng)度增至85--90兆帕強(qiáng)度,由此免去壓蒸工序即可出廠。并且產(chǎn)品在常溫下出廠前強(qiáng)度依然不斷增高,毫無衰減問題。由此帶來的經(jīng)濟(jì)效益和產(chǎn)品質(zhì)量提高效益十分明顯。

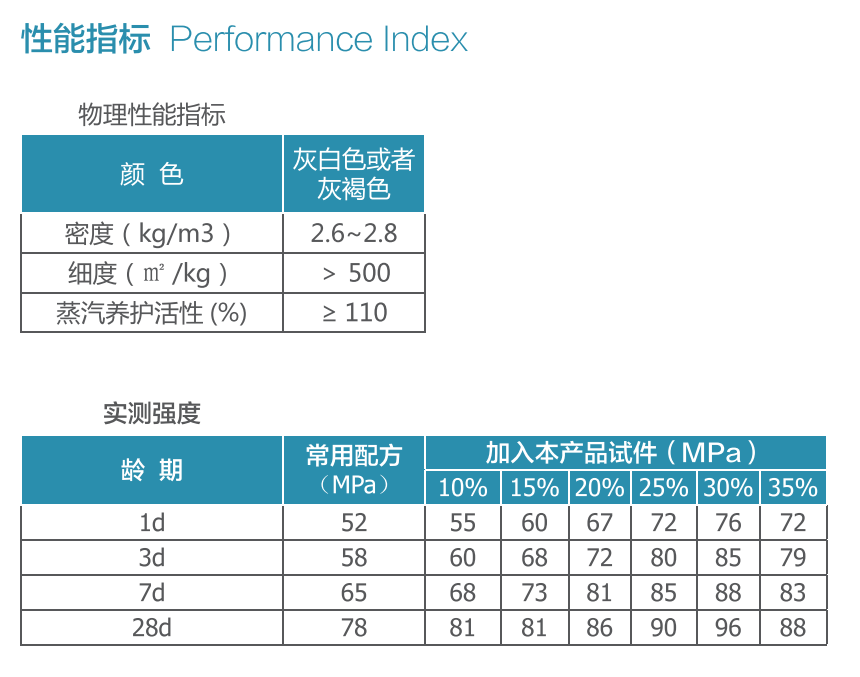

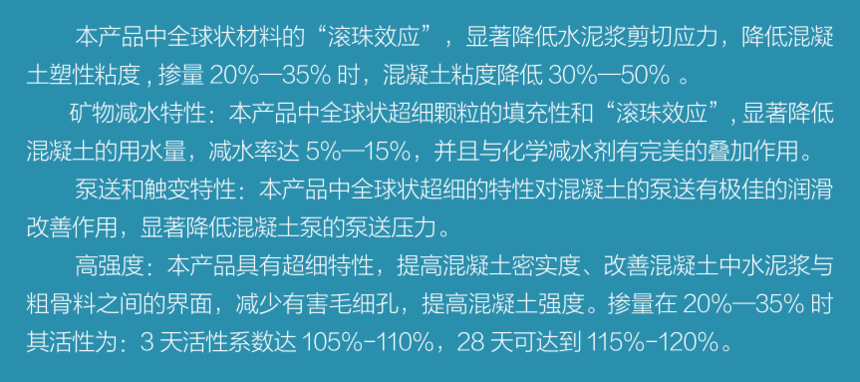

產(chǎn)品特點(diǎn)
